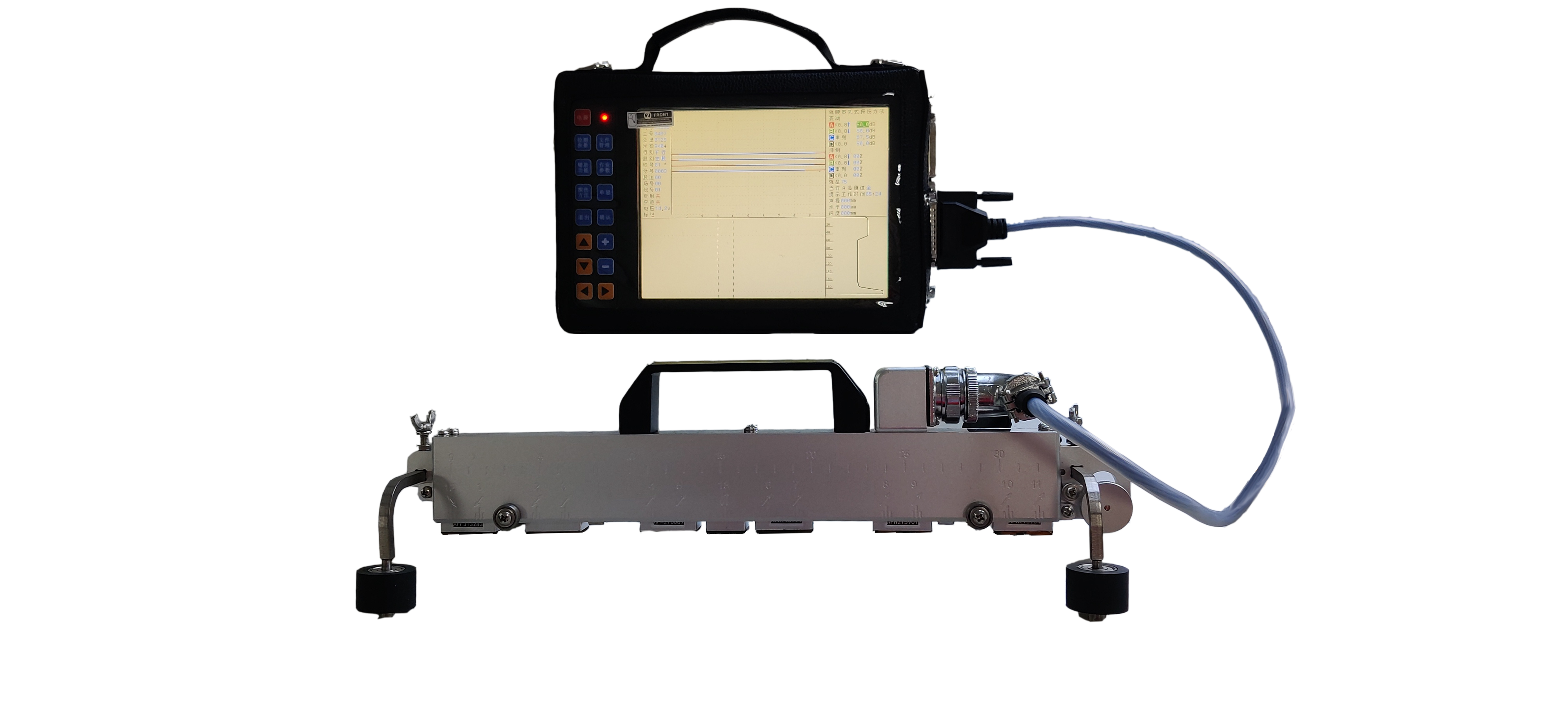

焊缝探伤仪HT-9D

产品介绍



    产品概述:

    HT-9D焊缝探伤仪是钢轨焊缝超声波探伤的专用仪器,执行TB/T 2658[1].21-2007《钢轨焊缝作业标准》。适于探测43kg/m~75kg/m钢轨。仪器采用集成串列式探头阵列探测技术,实现了多种探伤方法集成,能够快速对钢轨焊缝及热影响区进行全断面检测;A 型波形和B 型图像同屏显示,A、B型图像互补,提高了缺陷检出率;全程自动记录探伤数据和作业流程;配套电脑回放软件,具有回放、分析和统计功能。


    仪器特点:

    ● 4通道同时工作,具备7种探伤方法;

    ● 集成串列式探头,采有4发12收高速交叉驱动方式,重复探测频率每秒180次,探头在轨面快速推行,实现了钢轨焊缝轨腰部位及其热影响区的垂直、倾斜、水平和平面状、体积状等缺陷的综合检测;

    ● A显波形和B显图像同时同屏分区显示,A、B显图像互补,提高了缺陷检出率;大屏幕、高亮度工业级彩色液晶显示屏,性能可靠,便于观察;

    ● 具有DAC曲线功能;整机可在-25℃~45℃环境温度范围正常工作;可供仪器在正常状态下连续使用10小时;




    技术参数:

    ● 通道数:发射通道4个,接收通道15个;

    ● 衰减总量:≥80dB,步进0.5dB;

    ● 衰减器衰减量误差:在工作频段内,每12 dB误差不超过±l dB;

    ● 放大器带宽:不小于1MHz~8MHz;

    ● 探测灵敏度余量:a) A通道(轨头K2.5通道):≥65dB;
                b) B通道(轨底角K2.5通道):≥65dB;
                c) C通道(自定义Kx通道):≥55dB;
                d) D通道(串列式探测):≥40dB;

    ● 分辨力:≥26dB (2.5 MHz纵波);

    ● 动态范围:≥26dB;

    ● 垂直线性度误差:≤4%;水平线性误差:≤2%;

    ● 阻塞范围:≤10mm;

    ● 采样频率:≥100MHz;;

    ● 电噪声电平:≤10%;

    ● 发射脉冲幅度:≥150VP-P;

    ● 发射脉冲重复频率:单通道模式:400 Hz±10%;串列式通道模式:180 Hz ±10%;

    ● 探测范围:a) A通道(轨头K2.5通道):250±2mm;
            b) B通道(轨底角K2.5通道):100±2mm;
            c) C通道(自定义Kx通道):250±2mm(K0单收发);
            d) D通道(串列式探测):300±2mm(K0.8双收发);

    ● 报警阈值:反射式报警阈值:回波高于垂直满幅度的50%报警;
            穿透式报警阈值:回波低于垂直满幅度的30%报警;

    ● 工作电流:≤400mA。(亮度30%):180 Hz ±10%;

    ● 电压适应性:工作电压范围13.5V~18V;

    ● 工作环境温度:-25℃~+45℃;
